כבל יחיד משוריין רב צינור עמיד באש
המבנה הכולל של כבל יחיד משוריין עמיד באש רב צינור הוא מסוג צינור מרכזי. הצינור המרכזי משוריין בשכבה אחת של חוטי פלדה עגולים המעוותים מסביב מבחוץ ולאחר מכן משוריין לאורך בסרט פלדה.

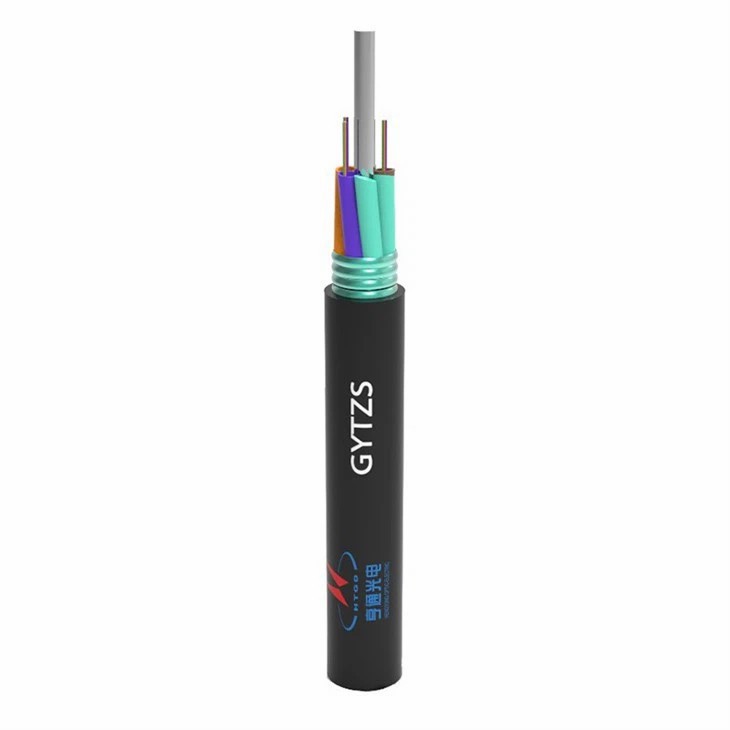

כבל משוריין יחיד רב צינור עמיד באש
המבנה הכללי של כבל רב צינור כפול משוריין כפול עמיד באש הוא נדן כפול וצינור רופף עם גדילי SZ, המעטפת הפנימית מעכב בעירה מחולצת לאחר סרט הפלדה המשוריין, קלטת פלדה שחולצה, מעכב בעירה, להגנה מקיפה של הכבל.
כבל משוריין כפול רב צינור עמיד באש
המבנה הכללי של כבל כבל משוריין כפול עמיד באש רב צינור הוא מבנה בעל מעטפת כפולה ומבנה משוחרר של צינור SZ. המעטפת הפנימית של ליבת הכבל עטופה לאורך בשיריון סרט אלומיניום ולאחר מכן מחולקת עם מעטה מעכב בעירה, בעוד ששיריון סרט הפלדה החיצוני מוחל עם מעטה מעכב בעירה כדי לספק הגנה מקיפה.
לכבל מעיל יחיד עמיד באש, בכללותו, יש מבנה משוחרר של צינור SZ, והמעטפת מעכב בעירה שחולצה מליבת הכבל מספקת הגנה מקיפה לכבל הסיבים.
חבר חוזק FRP עמיד באש יחיד מעיל מתכת כבל משוריין
חבר עמיד בפני אש FRP Strength Member מעיל יחיד כבל משוריין מתכת בכללותו בעל מבנה רופף עם צינור SZ-גדילי, ואבזור קלטת אלומיניום / סרט פלדה מחוץ לכבל מוחל עם מעטה מעכב בעירה כדי לספק הגנה מקיפה.
כבל משוריין צינור מרכז עמיד באש
לכבל השריון הכולל צינור מרכז עמיד באש יחיד ג'קט פלדה סרט בעל מבנה צינור מרכזי. סרט הפלדה החיצוני של הצינור המרכזי משוריין ואז נדן מעכב בעירה עם חוטי פלדה מקבילים מוחלף כדי להגן באופן מקיף על הכבל האופטי.
מבוא
בנוף ההולך ומתפתח של טכנולוגיה ותשתיות, לא ניתן להפריז בחשיבותם של כבלים חסיני אש. כבלים אלה מתוכננים לעמוד בטמפרטורות קיצוניות ולמנוע התפשטות האש, מה שמבטיח את בטיחותם של אנשים ונכסים יקרי ערך כאחד.
עקרונות של כבלים חסיני אש
כבלים חסיני אש נועדו לעמוד בפני השפעות האש ולשמור על תפקודיותם במצבים קריטיים. העקרונות מאחורי היעילות שלהם כוללים שילוב של חומרים מיוחדים וטכניקות בנייה.
להלן עקרונות המפתח של כבלים חסיני אש
1. חומרי בידוד עמידים בחום
העיקרון העיקרי של כבלים חסיני אש טמון בשימוש בחומרי בידוד שיכולים לעמוד בטמפרטורות גבוהות. חומרים אלה הם לרוב אנאורגניים ועשויים לכלול קרמיקה על בסיס מינרלים או תרכובות אחרות עמידות אש. הבידוד משמש כמחסום הגנה, המונע את הליבה של הכבל להיחשף לחום קיצוני.
גלה בטיחות ואמינות ללא תחרות עם Znergycable, יצרנית הכבלים המובילה שלך באוסטרליה. אנו מתגאים ביצירת כבלים חדישים העומדים בסטנדרטים הגבוהים ביותר של איכות ועמידות בפני אש.
2. בנייה שכבתית
לכבלים חסיני אש יש בדרך כלל עיצוב שכבות, כאשר כל שכבה משרתת מטרה מסוימת. השכבה החיצונית עשויה לרוב מחומר עמיד להבה שיכול לעמוד בפני חשיפה ישירה לאש. שכבות פנימיות עשויות לספק בידוד נוסף או תמיכה מבנית. מבנה שכבות זה משפר את יכולתו של הכבל לעמוד בפני אש ולשמור על שלמותו.
3. פורמולציות ללא הלוגן
כבלים מסורתיים משחררים גזי הלוגן רעילים, כגון כלור וברום, כאשר הם נחשפים לאש. כבלים חסיני אשוח משתמשים לעתים קרובות בחומרים נטולי הלוגן כדי למזער את פליטת גזים מזיקים במהלך שריפה. זה חשוב במיוחד בסביבות שבהן בטיחות האדם היא הדאגה העיקרית.
4. בידוד מינרלי
כמה כבלים חסיני אש, הידועים ככבלים מבודדים מינרליים (MIC), משתמשים במבנה ייחודי. הם מורכבים ממוליכי נחושת המוקפים באבקת בידוד דחוסה מאוד, עשויה בדרך כלל מתחמוצת מגנזיום. בידוד מינרלי זה לא רק מספק עמידות מעולה בפני אש אלא גם מבטיח את עמידות הכבל ואורך חייו.
5. שריון להגנה פיזית
כבלים מסוימים חסיני אש כוללים מבנה משוריין, המשלב שכבת מתכת סביב ליבת הכבל. שריון זה מספק הגנה נוספת מפני נזק פיזי, כגון ריסוק או פגיעה. העיצוב המשוריין הופך את הכבלים הללו למתאימים לשימוש בסביבות קשות שבהן מתח מכני מהווה דאגה.
6. פליטת עשן נמוכה
כבלים חסיני אש מתוכננים לרוב להפליט עשן מינימלי כאשר הם נחשפים לאש. הדבר מושג באמצעות שימוש בחומרים המייצרים רמות נמוכות של עשן במהלך הבעירה. הפחתת פליטת העשן חיונית בשמירה על הראות וסיוע למאמצי הפינוי בעת חירום שריפה.
7. שמירה על תקינות החשמל
מעבר לעמידה באש, כבלים חסיני אש מתוכננים לשמור על תקינותם החשמלית במהלך אירוע שריפה. זה מבטיח שמערכות קריטיות ימשיכו לפעול, מה שמאפשר למערכות תגובת חירום, אזעקות וציוד חיוני אחר לפעול בזמן שריפה.
סוגי כבלים חסיני אש
1. כבלים מבודדים מינרליים (MIC)
בְּנִיָה:מוליכים נחושת מוקפים באבקת בידוד דחוסה מאוד של תחמוצת מגנזיום.
תכונות עיקריות:עמידות בפני אש, עמידות ואריכות ימים יוצאת דופן.
יישומים:סביבות קריטיות בהן עמידות אש ואמינות חיוניים.
2. כבלי אתילן פרופילן גומי (FR-EPR) עמידים בפני אש
בְּנִיָה:בידוד גומי סינטטי בעל תכונות עמידות בפני אש.
תכונות עיקריות:עמידות יוצאת דופן בפני אש, מתאים לסביבות קריטיות.
יישומים:אידיאלי עבור תרחישים שבהם שמירה על העברת כוח במהלך אירוע שריפה היא חיונית.
3. כבלי בקרה מדורגים אש
בְּנִיָה:תצורות שונות עם חומרים עמידים בפני אש.
תכונות עיקריות:מיועד לשימוש במערכות אזעקת אש, תאורת חירום ויישומי בקרה קריטיים.
יישומים:מבטיח ביצועים אמינים במצבים בהם מערכות הבקרה חייבות להמשיך לתפקד בזמן שריפה.
4. כבלי חשמל מדורג אש
בְּנִיָה:עיצובים שונים עם דגש על עמידות באש.
תכונות עיקריות:מבטיח העברת כוח ללא הפרעה גם בנוכחות אש.
יישומים:תשתית קריטית כמו בתי חולים, מרכזי נתונים ומתקנים תעשייתיים שבהם מתח רציף חיוני בשעת חירום.
הבנת דירוגי אש ואפשרויות מעיל עבור כבל סיב אופטי
הבנת דירוגי האש ואפשרויות המעיל עבור כבלים סיבים אופטיים היא חיונית להבטחת ביצועים ובטיחות מיטביים. מדריך טכני זה יספק סקירה מקיפה של גורמים אלו, השלכותיהם על חוסן הכבלים וההעברה, וטיפים לקבלת החלטות בחירה מושכלות.
מהם הסוגים השונים של מעילי כבל סיבים אופטיים?
מעילי כבלים סיבים אופטיים ממלאים תפקיד חיוני בהגנה על הסיבים העדינים בתוך הכבל מפני סכנות סביבתיות והבטחת ביצועים מיטביים. הם נועדו לעמוד בתנאים שונים, מטמפרטורות גבוהות ועד לחומרים קורוזיביים. היישום והמיקום הספציפיים של הכבל קובעים את סוג המעיל שבו נעשה שימוש. במאמר זה נתעמק בסוגים השונים של מעילי כבלים סיבים אופטיים, לרבות מעילי מליאה, מדורגים, תכלית כללית ופנימית, חיצונית ודלת עישון, ומעילי LSZH (Low Smoke Zero Halogen).
מעילי כבל סיבים אופטיים בדירוג מליאה
מעילים בדירוג מליאה מתוכננים במיוחד לשימוש בחללי מליאה, שהם אזורים המקלים על זרימת האוויר למערכות חימום ומיזוג אוויר, הממוקמים בדרך כלל ברווח שבין התקרה המבנית לתקרה נפתחת. מעילים אלו עשויים מחומרים עמידים בפני בעירה ומגבילים את כמות העשן הנוצרת במקרה של שריפה.
מעילי כבל סיבים אופטיים בדירוג Riser
מעילים בעלי דירוג רמות נועדו לשימוש ביישומי תוספת אנכית, כגון העברת כבל בין קומות דרך מפלסים או פירים אנכיים. מעילים אלו נועדו למנוע את התפשטות האש מקומה אחת לאחרת והם בדרך כלל חזקים יותר ממעילים לשימוש כללי.
מעילי כבל סיבים אופטיים לשימוש כללי ומקורה
מעילים לשימוש כללי ומקורה משמשים לכבלי סיבים אופטיים המותקנים בסביבות מוגנות, כגון בתוך מבנים. לז'קטים האלה אולי אין את אותן תכונות עמידות בפני אש כמו מעילי מליאה או גגונים, אבל הם מכסים את הסיבים האופטיים מנזק פיזי.
מעילי כבלים סיבים אופטיים בחוץ ובעישון נמוך
מעילי חוץ נועדו להגן על כבלי סיבים אופטיים מתנאי סביבה קשים כגון קרינת UV, מים וטמפרטורה קיצונית. מעילים עם עישון נמוך, לעומת זאת, פולטים כמויות מינימליות של עשן וגזים רעילים כאשר הם נחשפים לאש, מה שהופך אותם לבחירה בטוחה יותר בסביבות צפופות.
מעילי כבלים סיבים אופטיים של LSZH (Low Smoke Zero Halogen).
מעילי LSZH עשויים מתרכובות ייחודיות אשר פולטות עשן מינימלי וללא הלוגן בחשיפה לאש. מעילים אלה הם אידיאליים עבור יישומים שבהם בטיחות, יחד עם ביצועים, מהווה דאגה, כגון בחללים סגורים ואזורים עם אוורור לקוי.
כיצד דירוג האש משפיע על בחירת כבל סיבים אופטיים?
בחירת כבלים סיבים אופטיים היא משימה הדורשת התייחסות מדוקדקת של מספר גורמים, אחד מהם הוא דירוג האש של מעיל הכבלים. דירוג האש של כבל יכול להשפיע באופן משמעותי על התאמתו לסביבות ויישומים ספציפיים. הבנת דירוגי עמידות האש השונים, עמידה בקודי חשמל לאומיים, הבחנה בין דירוגי שריפות שונים של כבלים וזיהוי ההשלכות של דירוגים אלה במקרה של שריפה הם כולם היבטים קריטיים בבחירת כבלים מושכלת.
מליאת סיבים אופטיים לא מוליכים (OFNP) ו-Optical Fiber Nonconductive Riser (OFNR) הם שני דירוגי עמידות בפני אש המשמשים עבור כבלי סיבים אופטיים. כבלי OFNP הם בעלי עמידות האש הגבוהה ביותר ומתאימים לשימוש בחללי מליאה כגון תעלות אוויר ופירי אוורור. כבלי OFNR, לעומת זאת, מיועדים לשימוש ביישומי riser, כמו פירים אנכיים, שם הם מסייעים במניעת התפשטות האש בין הקומות.
עמידה בקודי חשמל לאומיים לדרישות למניעת שריפות
דרישות מניעת שריפות שנקבעו בקודי החשמל הלאומיים מחייבות שימוש בכבלי סיבים אופטיים ספציפיים על סמך דירוגי עמידות האש שלהם. עמידה בקודים אלה חיונית כדי להבטיח בטיחות ולמזער סיכונים הקשורים לשריפה. הקודים מציינים את סוג הכבל (OFNP, OFNR) שישמש בחלקים שונים של בניין או מתקן.
הבחנה בין דירוג שריפות של כבלים, מליאה, זרמים וכבלים לשימוש כללי
דירוגי האש של כבלי סיבים אופטיים הם בעלי חשיבות עליונה בקביעת התאמתם למתקנים שונים. הטבלה הבאה מבדילה בין דירוגי שריפה של כבלים מליאה, גדילה וכבלים לשימוש כללי:
|
סוג כבל |
דירוג אש |
|
מְלִיאָה |
כבלים בדירוג מליאה נועדו להגביל את התפשטות הלהבות ואת פליטת העשן במקרה של שריפה. הם מתאימים לשימוש בחללי טיפול באוויר כמו אלו הנמצאים באזורי מליאה. |
|
Riser |
כבלים מדורגים בעליה הם מעכבי בעירה ומיועדים לשימוש בפירים אנכיים או מקומה אחת לאחרת. הם מתנגדים להתפשטות האש אך אינם מחמירים כמו כבלים בדירוג מליאה. |
|
מטרה כללית |
כבלים למטרות כלליות אינם מדורגים לשימוש במליאות או עליות. הם משמשים בדרך כלל באזורים פנימיים שאינם מליאה, ללא קומה, בהם דרישות בטיחות האש פחות מחמירות. |
חומרי מעטה חיצוניים של כבל סיבים וכיצד לבחור?
תפקידו העיקרי של המעטפת החיצונית של כבל הסיבים הוא להגן על הסיבים האופטיים בכבל האופטי מפני נזק חיצוני.
דרישות
אז החומר של המעטפת החיצונית של כבל הסיבים האופטיים חייב להיות מסוגל לעמוד בשמש ובגשם, ולא להיסדק בגלל קרינה אולטרה סגולה. יחד עם זאת, עליו להיות בעל יכולות מתיחה וגמישות מסוימות, והוא יכול לעמוד בשחיקה במהלך הבנייה ובקורוזיה הכימית בהנדסת השימוש.
חומרי נדן נפוצים
מספר חומרי מעטפת חיצוניים נפוצים של כבלים הם PVC, PE, LSZH, AT וחומרי נדן עמידים בפני מכרסמים.
PVC
PVC הוא חומר המעטפת החיצוני של כבל סיב אופטי בשימוש הנפוץ ביותר. יש לו ביצועים טובים, עמידות כימית טובה ועמידות בפני בליה, עלות נמוכה, דליקות נמוכה, והוא יכול לעמוד בדרישות של אירועים כלליים. עם זאת, הכבל האופטי בעל מעטפת ה-PVC יפיק עשן צפוף בעת שריפה, שאינו ידידותי לסביבה.
פ
חומרי מעטפת פוליאתילן הם חסרי ריח, לא רעילים, מרגישים כמו שעווה. יש לו עמידות מצוינת לטמפרטורה נמוכה (הטמפרטורה הנמוכה ביותר יכולה להגיע ל--100~-70 מעלות), יציבות כימית טובה ויכולה לעמוד ברוב החומצות והאלקליות (לא עמיד בפני חמצון) אופי החומצה). הוא אינו מסיס בממיסים כלליים בטמפרטורת החדר, בעל ספיגת מים נמוכה ובידוד חשמלי מעולה.
בגלל הצפיפות הנמוכה, חדירות האוויר הטובה, הבידוד המעולה ועמידות ה-UV של המעטפת החיצונית של כבל סיבי PE, הוא משמש לעתים קרובות בסביבות חיצוניות. בהתבסס על הצפיפות של המעטפת החיצונית של כבל סיבי PE, ישנם גם MDPE (צפיפות בינונית) ו-HDPE (צפיפות גבוהה).
LSZH
LSZH (דל עשן אפס הלוגן) הוא חומר נדן מעכב בעירה מלא בחומרי מילוי אנאורגניים (אלומיניום הידרוקסיד, מגנזיום הידרוקסיד). כבל סיב אופטי מצופה LSZH יכול לא רק לדלל את ריכוז החומרים הדליקים, אלא גם לספוג את החום הנוצר מבעירה, ובו בזמן ליצור מחסום חמצן בלתי דליק.
כבל סיב אופטי LSZH בעל ביצועים מעולים של מעכב בעירה, מעט עשן בזמן בעירה, ללא עשן שחור רעיל, ללא בריחת גז מאכל, חוזק מתיחה טוב, עמידות בשמן ורכות, עמידות מצוינת בלחץ גבוה, מתאים לסביבה עם דרישות מעכב בעירה ועמיד בדרישות מתח. . החיסרון הוא שהמעטפת של LSZH קלה לפיצוח.
בְּ
ניתן להשיג את המעטפת החיצונית של הכבל האופטי מחומר AT על ידי הוספת תוספים ל-PE. לסוג זה של נדן יש ביצועים טובים נגד מעקב, כך שהכבל האופטי המשמש בדרך כלל בסביבת קו מתח גבוה זקוק לנדן של חומר AT.
נגד מכרסמים
חומר נפוץ נוסף למעטפת כבלים אופטיים הוא חומר נגד מכרסמים, המשמש לכבלים אופטיים המונחים במנהרות ובפרויקטים תת קרקעיים. המנגנון מחולק להגנה כימית והגנה פיזית. ביניהם, הגנה פיזית היא שיטה מכובדת יותר, וניתן להשתמש בחוט ארמיד וחומרי משוריין מתכת למניעת נשיכת מכרסמים.
נגד להבה
כאשר נעשה שימוש בכבל סיבים אופטיים במכרות או בסביבה בטיחותית אחרת, מאפיינים טובים נגד להבה של כבל סיבים אופטיים חיוניים. כבל אופטי מעכב בעירה הוא חומר מעטפת פוליאתילן מעכב בעירה במקום חומר מעטפת פוליאתילן כבל אופטי רגיל, כך שלכבל האופטי יש תכונות מעכבות בעירה.
בחר במעטפת החיצונית של כבל סיבים
- סביבת יישום
כבלים סיבים אופטיים פנימיים יכולים להיות מצופים ב-PVC, וכבלי סיבים אופטיים חיצוניים יכולים להיות מצופים ב-PE. כאשר נדרש מעכב בעירה, ניתן להשתמש בחומרים מעכבי בעירה LSZH.
באזורים חמים ולחים, באזורים עם פגיעה חמורה במכרסמים ובקרקעית הים, נדרש להיות כבל סיב אופטי משוריין.
- שיטת הנחת
מנקודת מבט של התקנה ובנייה, כבל סיבים מסוג PE מתאים להנחת תקורה או צנרת. שריון עטוף חגורת פלדה כפולה וחגורת פלדה גלית עטופה לאורך מתאימים להנחה ישירה לקבורה. בעוד כבל סיבים אופטיים משוריין תיל פלדה (SWA) מתאימים להנחת מתחת למים.
המפעל שלנו
להנגטונג יש למעלה מ-70 חברות בבעלות מלאה וחברות אחזקות (מהן 5 רשומות בבורסות שנחאי, הונג קונג, שן ג'ן ואינדונזיה בהתאמה), עם 12 בסיסי ייצור באירופה, דרום אמריקה, אפריקה, דרום אסיה ודרום מזרח אסיה. . Hengtong מפעילה משרדי מכירות בלמעלה מ-40 מדינות ואזורים ברחבי העולם, ומספקת מוצרים ליותר מ-150 מדינות ואזורים.
שאלות נפוצות
ש: מהו כבל חסין אש?
ש: מהם שני הסוגים של כבלים חסיני אש?
ש: אילו כבלים מדורגים באש?
4C+E 4mm2 BC Cl5/MICA/XHF-110/HFS-110-TP Fire Rated Red 1kV מק"ט: 1504HFSMICA-FLEX.
4C+E 6mm2 BC Cl5/MICA/XHF-110/HFS-110-TP Fire Rated Red 1kV מק"ט: 1506HFSMICA-FLEX.
4C+E 10mm2 BC Cl5/MICA/XHF-110/HFS-110-TP Fire Rated Red 1kV מק"ט: 1510HFSMICA-FLEX.
ש: מהם שני דירוגי האש הנפוצים ביותר של כבלים?
ש: באיזה חומר משתמשים לכבלים עמידים באש?
ש: מה ההבדל בין עמיד בעירה לעמיד באש?
ש: מהו דירוג האש של כבל PVC?
ש: איך הופכים כבל עמיד בפני אש?
ש: מה המשמעות של CMR בכבלים?
כבל CMR ראשי תיבות של "כבל רב תכליתי תקשורת, גבורה". זהו דירוג עמידות אש של מעיל כבל המוגדר בסעיף 800 של ה-NEC. כבל CMR מכונה גם "כבל מדורג" ונועד למנוע התפשטות של שריפות בין הקומות דרך עליות או פירים אנכיים.
ש: מהם סוגי כבל סיבים אופטיים והיכן משתמשים בהם?
הסוג הנפוץ ביותר של כבל סיבים אופטיים תלוי ביישום. סיבים מולטי-מודים (MMF) משמשים לעתים קרובות למטרות כלליות בשל עלותו הנמוכה יותר והתאמתם למרחקים קצרים יותר במרכזי נתונים. עם זאת, כבל במצב יחיד נפוץ יותר ביישומים למרחקים ארוכים ורוחב פס גבוה.
ש: באיזה סוג של כבל נעשה שימוש בחומרים מעכבי עשן דלי אש?
כבל/חוט LSZH מתייחס לכבלים שבהם כיסוי הכבלים והבידוד עשויים מחומרים המייצרים עשן נמוך/מוגבל והלוגנים לא רעילים כאשר הם נחשפים לאש או לטמפרטורות גבוהות.
ש: מהם הסוגים השונים של כבלי סיבים אופטיים?
ש: מהו שם אחר לכבל עמיד באש?
בין אם המכונה מעכב אש, עמיד בעירה, חסין אש, עמיד בחום, LSZH, שלמות מעגלים או כבלי שרידות שריפה, רכיבים רב-תכליתיים אלה תורמים באופן משמעותי לבטיחות האש ולאמינות הכללית של מערכות החשמל.
ש: מהו הקוד להטמנת כבל סיבים אופטיים?
ש: מהו המרחק המרבי של כבל סיבים אופטיים?
למרות שהמרחק המרבי של כבל סיבים אופטיים מושפע הן מהנחתה והן מהפיזור, עבור רוב היישומים, המרחק המקסימלי של כל סוג של כבל סיבים אופטיים הוא בסביבות 62.14 מיילים (100 קילומטרים).
ש: למה מתחבר כבל סיבים אופטיים?
ש: האם כבל סיבים אופטיים מתכלה עם הזמן?
ש: למה אתה קובר כבל סיבים אופטיים?
ש: מהם שלושת הסוגים של כבל סיבים אופטיים?
ש: כמה עמוק קבורים קווי סיבים אופטיים?
