אווירי - איור -8 כבל סיבים (Gyftc8f)

מבוא מוצר

הכבל כולל פרופיל חתך "איור -8", הכולל שלושה רכיבים מובחנים: הגוף הראשי, צוואר המתלים והחיזוק.

גוף ראשי: הליבה מאמצת מבנה צינור רופף מרכזי. צינור רופף מיושר ישר, מלא בסיבים אופטיים ותרכובת מילוי תיקסוטרופית, משמש כגרעין הסיבים האופטי.

שכבות חיזוק:

קלטת פיברגלס עטופה באורך הליבה כחיזוק משני.

נדן PE חיצוני מוחצן מעל קלטת הפיברגלס להגנה מכנית וסביבתית.

צוואר ההשעיה **: מוט חיזוק לא-מתכתי בעל חוזק גבוה (FRP, פלסטיק מזוין סיבים) מונח אנכית עם הגוף הראשי. מוט FRP זה פועל כרכיב הנושא העומס העיקרי, ומאפשר לתמיכה עצמית של הכבל להתקנות אוויריות.

1- חבר חוזק

2- אינטרנט

3- סיבים אופטיים

4- תרכובת מילוי צינור

5- צינור רופף

6- חיזוק עזר

7- נדן חיצוני

8- נדן חיצוני

תכונות

זה יכול לשאול הנחת דרך מוט הכוח ולהסיר את התקנת גדיל הפלדה. בהשוואה לכבל הסיבים האופטי המסורתי שאינו תומך בעצמו, ניתן להפחית את העלות המקיפה ביותר מ- 50%

כל המבנה הבינוני שאינו מתכת, כדי למנוע שחיקה חשמלית חזקה וסביבה טבעית חדירת ברקים, ביצועי בטיחות גבוהים

תומך בהנחת תקורה תמיכה עצמית במרחק של 100 מ 'קובץ, עם יעילות בנייה גבוהה

גודל מבנה קטן, משקל קל, בנייה נוחה

מאפיינים טכניים (gyfxtc8f)

ספירת סיבים

דקה. רדיוס בנד (מ"מ)

קוטר כבלים

(מ"מ)

משקל כבלים

(ק"ג/ק"מ)

כוח מתיחה

טווח ארוך/קצר (n)

לִמְחוֹץ

טווח ארוך/קצר

(N/100 מ"מ)

במהלך ההתקנה

לאחר ההתקנה

2~12

25D

12.5D

6.7×13.9

300/1000

ביצועי העברת סיבים

סיבים אופטיים כבלים

(db/km)

62.5um

(850 ננומטר/1300 ננומטר)

50um

(850 ננומטר/1300 ננומטר)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

הנחתה מקסימאלית

3.5/1.5

0.36/0.22

0.22/0.26

ערך אופייני

3.0/1.0

0.35/0.21

0.21/0.24

הערות

1.D הוא הציר הקצר של הכבל;
2. הפרמטרים לעיל הם ערך אופייני;
3. ניתן לתכנן את מפרט הכבלים על פי דרישת הלקוח.

מאפיין סביבתי

• טמפרטורת הובלה/אחסון: -40 תואר ל +70 תואר

יישומים

• אזורים כפריים, אזורים הרריים, פרברים ואזורים אחרים שבהם משאבי הנחת הם נדירים

אריזה ותוף

• אורך סטנדרטי: 2, 000 m; אורכים אחרים זמינים גם הם.
• הכבלים ארוזים בתופי עץ, יכולים להתבסס גם על דרישות הלקוח.

Gyftc8f

הכבל האופטי כולל דמות -8 פרופיל חתך רוחב וכולל שלושה רכיבים מובחנים: הגוף הראשי, קטע המסנג'ר וחבר החיזוק.

ליבת הכבלים בגוף הראשי מאמצת מבנה תקוע צינור רופף. מרוכז סביב חבר חוזק לא מתכתי (FRP), צינורות PBT מרובים הם תקועים באופן מרוכז. כל צינור מכיל סיבים אופטיים שקועים בג'ל להגנה. מכלול הליבה כולו מכוסה בתרכובת חסימת מים ומטופחת בז'קט חיצוני PE (פוליאתילן) מוחצן.

ראוי לציין כי חבר חיזוק חוט פלדה בעל חוזק גבוה פועל אנכית במקביל לגוף הראשי בתוך קטע המסנג'ר. תכנון רכיב כפול זה מספק תמיכה מכנית להתקנה אווירית, ומאפשר לכבל לשמור על שלמות מבנית תוך תלוי בין מוטות או מגדלים. הכבל משתמש בבנייה כל-דיאלקטרית (תכנון לא מטאלי לחלוטין), ומספק חסינות מובנית להתערבות של קו חשמל ולמתחשבים הנגרמים על ידי ברקים. התכנון הדיאלקטרי הזה מבטיח ביצועים אמינים במסדרונות מתח גבוה (עד 500 ק"ג קווי העברת) וסביבות של ברקים תוך שמירה על שלמות האותות באמצעות EMI מעולה.

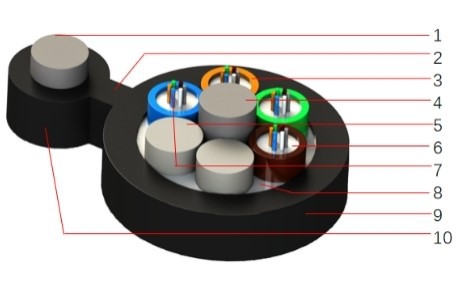

1- חבר חוזק

2- אינטרנט

3- צינור רופף

4- חבר חוזק

5- מוט מילוי

6- תרכובת מילוי צינור

7- סיבים אופטיים

8- מתחם מילוי כבלים

9- נדן חיצוני

10- נדן חיצוני

תכונות

כל המבנה הבינוני שאינו מתכת, כדי למנוע שחיקה חשמלית חזקה וסביבה טבעית חדירת ברקים, ביצועי בטיחות גבוהים

תומך בהנחת תקורה תמיכה עצמית במרחק של 100 מ 'קובץ, עם יעילות בנייה גבוהה

מבנה מפותל בשכבה רופפת, מבנה ליבת הכבלים יציב יותר, עם ביצועי טמפרטורה גבוהים ונמוכים טובים יותר

מאפיינים טכניים (Gyftc8f)

ספירת סיבים	דקה. רדיוס בנד (מ"מ)		קוטר כבלים (מ"מ)	משקל כבלים (ק"ג/ק"מ)	כוח מתיחה טווח ארוך/קצר (n)	לִמְחוֹץ טווח ארוך/קצר (N/100 מ"מ)
ספירת סיבים	במהלך ההתקנה	לאחר ההתקנה	קוטר כבלים (מ"מ)	משקל כבלים (ק"ג/ק"מ)	כוח מתיחה טווח ארוך/קצר (n)	לִמְחוֹץ טווח ארוך/קצר (N/100 מ"מ)
2~36	25D	12.5D	9.6×16.8	126	600/1500	300/1000
38~72	25D	12.5D	10.8×18	150	600/1500	300/1000

ביצועי העברת סיבים

סיבים אופטיים כבלים

(db/km)

62.5um

(850 ננומטר/1300 ננומטר)

50um

(850 ננומטר/1300 ננומטר)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

הנחתה מקסימאלית

3.5/1.5

0.36/0.22

0.22/0.26

ערך אופייני

3.0/1.0

0.35/0.21

0.21/0.24

הערות

1.D הוא הציר הקצר של הכבל;
2. הפרמטרים לעיל הם ערך אופייני;
3. ניתן לתכנן את מפרט הכבלים על פי דרישת הלקוח.

מאפיין סביבתי

• טמפרטורת הובלה/אחסון: -40 תואר ל +70 תואר

יישומים

• אזורים כפריים, אזורים הרריים, פרברים ואזורים אחרים שבהם משאבי הנחת הם נדירים

אריזה ותוף

• אורך סטנדרטי: 2, 000 m; אורכים אחרים זמינים גם הם.
• הכבלים ארוזים בתופי עץ, יכולים להתבסס גם על דרישות הלקוח.
