המעיל החיצוני הוא החלק של כבל אופטי שלוקח את המכה הראשונה מאור השמש, מים, לחץ אדמה, מכרסמים, אש ושמן - והוא צריך להמשיך לעשות זאת במשך 20 עד 30 שנה. עם זאת, ברוב דפי הרכש הוא מצטמצם למילה אחת: PE, LSZH או PVC. הקיצור הזה מסתיר את האפשרויות שמחליטות למעשה אם כבל מחזיק מעמד חיים עיצוביים מלאים בתעלה או נכשל בחמש שנים בקו עמוד חוף.

מדריך זה מסביר מה כל חומר נדן נפוץ עושה טוב, היכן הוא נכשל וכיצד להתאים את המעיל לסביבת ההתקנה האמיתית כך שהכבל יספק את חיי השירות שמבטיח גיליון הנתונים שלו.


מה בעצם עושה הנדן החיצוני

הז'קט אינו שכבה קוסמטית. הוא נושא מספר עבודות בו-זמנית: הגנה מכנית מפני ריסוק ושחיקה, מחסום לחות (הגורם המוביל -לטווח הארוך לסחיפת הנחתה), עמידות בפני UV ו-תרמית להזדקנות, עמידות כימית והתנהגות אש מבוקרת. אף פולימר בודד אינו הטוב ביותר בכל אלה, וזו הסיבה שבחירה במעילים היא תמיד מסחר-.

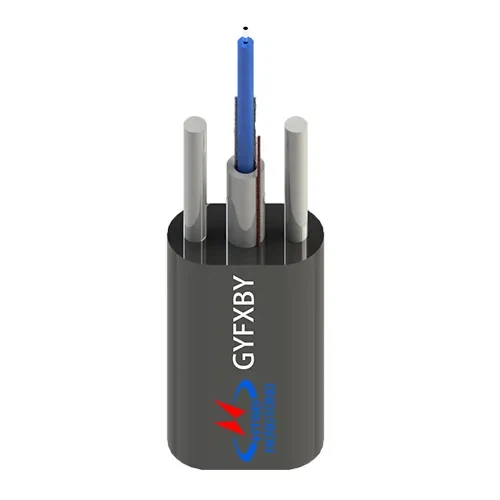

כדאי גם לזכור שהמעיל הוא רק שכבה אחת של מערכת ההגנה של הכבל. עבור סביבות תובעניות, אלמנטים חוסמי מים-, איברי כוח, שריון ונרתיקים פנימיים חולקים את העומס. הז'קט קובע את המעטפה החיצונית; הבנייה בפנים מסיימת את העבודה. אתה יכול לראות זאת בבירור כיצדחומרי כבל סיבים אופטייםמרובדים יחד.

חומרי הנדן העיקריים בשימוש היום

PE ו-HDPE (פוליאתילן)

פוליאתילן הוא מעיל סוס העבודה לכבלים חיצוניים. PE סטנדרטי בצפיפות-בינונית ו-PE עם צפיפות-גבוהה (HDPE) מציעים ספיגת מים נמוכה, יציבות UV טובה כאשר טעון פחמן-שחור כהלכה (בדרך כלל גדול מ-2.3% או שווה ל-2.3% למפרטי כבלים חיצוניים ITU-ו-IEC), ועמידות שחיקה מקובלת במחיר סביר. HDPE שולט במיוחד בתור המעיל החיצוני עבורכבל סיב אופטי צינורוכבל קבורה ישיר, כאשר הקשיות שלו, חיכוך משיכה נמוך ועמידות בפני כימיה בקרקע הם יתרונות אמיתיים.

הטענה- החוזרת לעתים קרובות על כך ש"PE אינו מתאים לשימוש תת קרקעי" מטעה. HDPE הוא למעשה המעיל החיצוני הסטנדרטי לכבלים קבורים - אבל זה עובד מכיוון שהוא יושב על גבי שריון, אלמנטים חוסמי מים- ולעיתים שכבות עמידות למכרסמים-. המעיל הוא מרכיב אחד של המערכת, לא המערכת כולה.

היכן PE באמת נאבק: ביצועי אש (הוא בוער בקלות), חשיפה ממושכת לשמנים ופחמימנים ארומטיים, ושירות מתמשך מעל 75-80 מעלות בערך.

LSZH (דל עשן אפס הלוגן)

תרכובות LSZH -, בדרך כלל, פוליאולפינים מלאים בטריהידראט אלומיניום או מגנזיום הידרוקסיד - מיועדות לחללים שבהם ייתכן שאנשים יצטרכו להתפנות במהלך שריפה. הם פולטים צפיפות עשן נמוכה (נבדקו לפי IEC 61034) ולמעשה ללא גזי חומצה הלוגן (IEC 60754-2), והם מתנגדים להתפשטות הלהבה בבדיקות כבלים מצורפים כגון IEC 60332-3.

LSZH הוא התקן עבור עמודי שדרה פנימיים, חדרי ציוד, מנהרות, מערכות תחבורה ומרכזי נתונים רבים. עם זאת, הטענה כי LSZH היא "חובה בקודי בנייה מודרניים" מגזימה בתמונה. מרחבי מליאה בצפון אמריקה דורשים כבלים בדירוג OFNP- ומגבות דורשות OFNR - לא זהה ל-LSZH. באירופה, תקנת מוצרי הבנייה (CPR) מסווגת כבלים בסולם יורו-קלאס (B2ca, Cca, Dca וכן הלאה), והמעמד הנדרש תלוי בבניין ובמדינה החברה. אמת תמיד את הקוד המקומי במקום להניח "LSZH שווה התאמה."

ניואנס אחד נוסף: LSZH אינו שווה ל"עמיד בפני אש". עבור מעגלים שחייבים להמשיך לפעול בזמן שריפה, אתה צריך אכבל סיבים אופטיים-עמיד בפני אשעם מבנה{0}}מחסום אש ייעודי, לא רק מעיל LSZH.

PVC (פוליוויניל כלוריד)

PVC הוא המעיל הפנימי הזול והקל-לעיבוד.- עם חבילת התוספים הנכונה, הוא יכול להיות מעכב בעירה- והוא נפוץ על כבלי תיקון, כבלי הגבהה פשוטים וחיווט פנימי לשימוש כללי-. ההשפעות- שלו מתועדות היטב: כשהוא נשרף הוא מייצר עשן שחור צפוף וגז מימן כלורי, שניהם יוצרים סכנות פינוי ומשיתים אלקטרוניקה. זו הסיבה שהתעשייה עברה לעבר LSZH וחלופות-מדורגות במליאה לבטיחות-חללים פנימיים קריטיים. PVC מתקשה גם בטמפרטורות נמוכות ומתרכך בטמפרטורות גבוהות בינוניות, וזו הסיבה שהוא מופיע לעתים רחוקות על כבלים חיצוניים או תעשייתיים.

מעילים מיוחדים: PUR, TPU וניילון

עבור סביבות תעשייתיות - רובוטיקה, נפט וגז, כריית - פוליאולפינים סטנדרטיים אינם מספיקים. פוליאוריטן (PUR) ופוליאוריתן תרמופלסטי (TPU) מציעים עמידות מעולה בפני שחיקה, עמידות בשמנים וכימיקלים וגמישות עבור כבלים הנעים שוב ושוב. פוליאמיד (ניילון) מתווסף לפעמים כמעיל על HDPE בטריטוריה של טרמיטים ומכרסמים מכיוון שקשה מאוד לנשוך אותו.


PE מול LSZH לעומת PVC במבט חטוף

רוב דיוני הרכש מסתכמים בשלושת אלה. ההבדלים העיקריים:

כיצד חומרי נדן משפיעים על חיי השירות

"חיי שירות" אינם מספר בודד. כבל חיצוני שצוין היטב- מתוכנן בדרך כלל ל-25 עד 30 שנות שירות, אך נתון זה מניח שהמעיל פועל בסביבה המיועדת לו. דחוף אותו החוצה והעקומה יורדת בחדות.

מאפייני המעיל שמניעים כמה זמן כבל מחזיק בפועל:

• עמידות בפני UV ובלייה- מכריע עבור כבלי אוויר וכל התקנה באזורי- קרינה גבוהה.
• טווח טמפרטורות הפעלה- רכיבה חוזרת על אופניים ליד הגבול מאיצה את ההזדקנות.
• ספיגת מים ומחסום לחות- לחות בתוך כבל מייצרת מימן, מה שמעלה את הנחתה לאורך זמן.
• עמידות בפני מתיחה וריסוק- רלוונטי עבור התקנות מפוצצות, משיכות ארוכות וקבורה-עמוסה בתנועה.
• עמידות בפני כימיקלים ושמנים- מכריע באתרים תעשייתיים ופטרוכימיים שבהם PE סטנדרטי יתקשה וייסדק תוך מספר שנים.
• התנהגות אש- נמדד על ידי IEC 60332 (פיזור להבה), IEC 61034 (צפיפות עשן) ו-IEC 60754 (תכולת הלוגן). הסדרת IEC 60332היא ההתייחסות הנפוצה ביותר במסמכי המכרז.

התאמת המעיל לסביבת ההתקנה

דרך מעשית לציין ז'קט היא להתחיל מהסביבה, לא מהחומר:

• טווחי אוויר (ADSS, איור-8):HDPE-מיוצב UV הוא סטנדרטי. ליד קווי-מתח גבוה, נדרש HDPE נגד-מעקב כדי להתנגד לקשתות פני השטח.
• התקנות צינור ומשוך:HDPE לחיכוך משיכה נמוך. ריצות מפוצצות ארוכות דורשות משטחים חיצוניים-נמוכים במיוחד.
• קבור ישיר:מעיל חיצוני HDPE בתוספת סרט פלדה או שריון תיל פלדה, אלמנטים חוסמי מים והגנה על מכרסמים במקום שבו נמצאים סנאים קרקעיים, גופרים או טרמיטים.מבנים נגד-מכרסמיםהשתמש בדרך כלל בשריון סרט פלדה, שכבות נדן נוספות או מעילי ניילון.
• מגבות פנימיות וכללי פנימי:LSZH ברוב השווקים הבינלאומיים, OFNR בצפון אמריקה.
• מרחבי מליאה (חללי אוויר חוזרים-בצפון אמריקה):מעילים בדירוג OFNP-, המוגדרים תחתNFPA 70 (NEC). לא ניתן להחלפה עם LSZH.
• מרכזי נתונים ומנהרות:LSZH, לעתים קרובות בשילוב עם עיצובים-עמידי אש לנתיבים קריטיים-בטיחותיים.
• סביבות תעשייתיות / שמן וסביבות גמישות:מעילי PUR או TPU עבור כימיקלים, שמן, שחיקה וחיי גמישות.
• חופי ומליחות-גבוהה:HDPE יציב -UV בתוספת תשומת לב קפדנית לקורוזיה של שריון. קונסטרוקציות לא-מתכתיות מועדפות לעתים קרובות כדי למנוע בעיות גלווניות.



מה לאמת כאשר אתה רוכש

ציון החומר הנכון הוא רק חצי מהעבודה - אתה גם צריך לאשר שמה שמגיע תואם למפרט. כדאי לבקש מהספק:

• תוכן פחמן-שחור עבור מעילי PE/HDPE חיצוניים (גדול מ-2.3% או שווה ל-2.3% הוא הסף הנפוץ).
• דוחות בדיקת-להבה (IEC 60332-1 כבל יחיד או IEC 60332-3 כלול, בהתאם ליישום).
• תעודות צפיפות עשן (IEC 61034) ותכולת הלוגן (IEC 60754) עבור LSZH.
• עבור כבלי מליאה או עלייה בצפון אמריקה, הפניה לרישום UL (OFNP, OFNR או OFN).
• טווח טמפרטורת הפעלה וטמפרטורת התקנה מינימלית.
• עובי המעיל לעומת התקן הרלוונטי - פרמטר יחיד זה משפיע מאוד על עמידות-לטווח ארוך.

שאלות נפוצות

מה ההבדל בין PE ל-LSZH עבור כבלי סיבים אופטיים?

PE הוא מעיל חיצוני המותאם לעמידות UV, ספיגת לחות נמוכה ועלות. LSZH הוא מעיל מקורה מותאם לבטיחות אש - עשן נמוך וללא גזי הלוגן בעת ​​שריפה. הם אינם תחליפים; אין להתקין PE בתוך הבית במקומות קריטיים-בטיחותיים, ואין להשתמש ב-LSZH בחוץ.

האם LSZH זהה לעמיד- באש?

מס' LSZH מתאר כיצד המעיל מתנהג כאשר הוא נשרף (עשן נמוך, ללא הלוגנים). כבלים חסיני אש- מתוכננים כך שימשיכו לשדר בזמן שריפה, מה שמצריך בניית מחסום אש נוסף-. שתי הדרישות מופיעות לעתים קרובות יחד אך אינן ניתנות להחלפה.

כמה זמן צריך להחזיק מעיל כבל אופטי?

כבלים חיצוניים שצוינו היטב-מתוכננים בדרך כלל ל-25 עד 30 שנות שירות, וכבלים פנימיים לכל חיי הבניין. חיי השירות בפועל תלויים בשאלה אם המעיל פועל במסגרת ה-UV המיועדים לו, הטמפרטורה והמעטפת הכימית. כבלים המותקנים מחוץ למעטפת העיצוב שלהם עלולים להיכשל בתוך הרבה פחות מעשור.

מדוע משתמשים ב-HDPE גם לכבלים- קבורים מהאוויר וגם לכבלים ישירים כשהמתחים שלהם כל כך שונים?

מכיוון ש-HDPE מטפל היטב ב-UV, לחות, שחיקה וטווח טמפרטורות רחב, ושאר מבנה הכבלים - אברי חוזק, שריון, חסימת מים - מטפלים במה שהמעיל לבדו לא יכול. אותו חומר ממלא תפקידים שונים בהתאם למה שיושב מתחתיו.

תַקצִיר

PE ו-HDPE שולטים בשימוש חיצוני מכיוון שהם מטפלים ב-UV, לחות ובעלות טובה. LSZH ו-OFNR/OFNP מכסים את דרישות בטיחות האש-בפנים, כשהדירוג המדויק מוכתב על ידי קוד מקומי במקום תווית "LSZH" גנרית. PVC נשאר אופציה תקציבית מקורה עם-הפרעות בהתנהגות-של ממש. מעילים מיוחדים כמו PUR ו-TPU קיימים בדיוק מכיוון ששום פולימר למטרות כלליות-לא מכסה מצבים קיצוניים תעשייתיים. ציין את המעיל מול הסביבה והקוד בפועל, התייחס אליו כשכבה אחת במערכת, והכבל יספק את חיי השירות שמבטיח גיליון הנתונים שלו.
