תיאור

פרמטרים טכניים

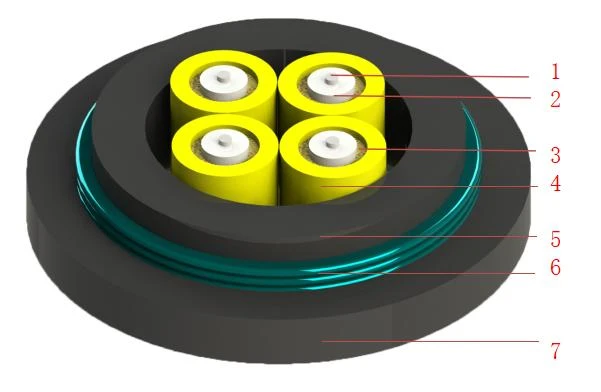

כבל סיבים אופטי משוריין
GYJH53

1- סיבים אופטיים

2- חיץ הדוק

3- חבר חוזק

4- נדן פנימי

5- ז'קט אמצעי

6- סרט פלדה גלי

7- ז'קט חיצוני

נתונים טכניים

כבל סיבים אופטי משוריין זה ליחידות רדיו מרחוק אלחוטי כולל מבנה מורכב רב שכבתי התואם ל- IEC 60794-3-22 מפרט: מכיל 2-4 סיבי G.657.A2 בכיפה. חוט חוט ארמיד חברי חוזק אורכי (גדולים או שווים ל -2 0 0 0 N עומס מתיחה); שכבה כפולה LSZH (עישון נמוך אפס הלוגן) הגנה: ז'קט פנימי: תרכובת נטולת הלוגן 1.5 מ"מ (IEC 60754-1 תואמת); ז'קט ביניים: 0.8 מ"מ שכבה מעכב להבה (IEC 60332-1-2 מוסמך); סרט נירוסטה גלי (עובי 0.15 מ"מ, מגרש גלי של 25 מ"מ); חפיפה אורכית גדולה יותר או שווה ל 6 מ"מ (en 50173-1 הגנה מכנית Class III); נדן חיצוני MDPE עמיד בפני UV (עובי נומינלי 3.0 מ"מ); דירוג IP68 (IEC 60529 סטנדרט אטום למים)

תכונות מוצר

חוסן מבני משופר
משיג חוזק מתיחה של 4000n (IEC 60794-1-2 E1 Class)
שומר על ביצועים יציבים על פני -40 תואר ל +70 תואר (Etsi en 300 019 תואם)
הגנה על חסימת מים IP68 (תקן IEC 60529)

עיצוב יעיל בחלל
- 6-10 מ"מ טווח OD מופחת (30% רזה יותר מאשר עיצובים קונבנציונליים)
- רדיוס כיפוף מינימלי פחות או שווה ל- 5 × OD (G.657.A2 תואם)
- משקל פחות או שווה ל 80 ק"ג/ק"מ (IEC 60794-1-20 צפיפות אופטימלית)
הרכב LSZH שכבה כפולה

התנגדות ביולוגית
תוסף מרתק מכרסמים (IEEE 1617 תרכובת תואמת) גרסה משוריינת זמינה עם:
0. 2 מ"מ קלטת פלדה גלי (IEC 60794-3-22)
ציפוי אפוקסי מחוזק פיברגלס

יישומים

תוכנן במיוחד לכבלים בתחנת בסיס, כבל טלאים בציוד תקשורת

כבלים אופקיים ואנכיים פנימיים/חיצוניים

ביצועי העברת סיבים

כבלים סיבים אופטיים

62.5um

(850 ננומטר/1300 ננומטר)

50אממ

(850 ננומטר/1300 ננומטר)

G.652

(1310nm/1550nm)

G.657

(1310nm/1550nm)

הנחתה מקסימאלית (DB/קמ"ש)

3.5/1.5

0.4/0.3

ערך אופייני (db/km)

3.0/1.0

0.36/0.22

מפרט טכני

סוג כבלים	ספירת סיבים	כוח מתיחה (n)		כוח משטוח (N/100 מ"מ)		רדיוס כיפוף מינימלי (מ"מ)		קוטר כבל אופטי (מ"מ)
סוג כבלים	ספירת סיבים	לטווח קצר	לטווח הארוך	לטווח קצר	לטווח הארוך	בעת התקנה	לאחר ההתקנה	קוטר כבל אופטי (מ"מ)
GYJH53	1	500	250	2200	1000	20D	10D	10.5
GYJH53	2	500	250	2200	1000	20D	10D	10.5
GYJH53	4	500	250	2200	1000	20D	10D	10.5

הערות

1. D מציין את קוטר הכבל;

2. הפרמטרים לעיל הם ערך אופייני;

3. מפרט הכבלים. ניתן לתכנן על פי דרישת הלקוח;

מאפיין סביבתי

• טמפרטורת הובלה/אחסון: -40 תואר ל +70 תואר

הוֹבָלָה

• אנו מודעים היטב לחשיבות ההובלה למוצרים, ולכן אנו שולטים בקפדנות בכל היבט בתהליך ההובלה כדי להבטיח שניתן יהיה להעביר מוצרים ללקוחות על כנו. המטרה שלנו היא לספק ללקוחות חווית משלוח נטולת דאגות כך שלקוחות יוכלו להשתמש במוצרים שלנו בביטחון.

שֵׁרוּת

• בין אם אתה זקוק למוצרים סטנדרטיים או לפתרונות בהתאמה אישית, אנו יכולים לספק לך שירות משביע רצון. ברוך הבא ליצור איתנו קשר ותן לנו לעבוד יחד כדי לספק תמיכה ושירותים מקצועיים לפרויקט שלך.

אריזת כבלים

אורך סטנדרטי: 1, 000 m או 2, 000 m; אורכים אחרים זמינים גם הם.

הכבלים ארוזים בתופי עץ, או עוקבים אחר דרישות הלקוח.

חבילה חזקה למשלוח בטוח.

כל אורך כבל סיבים אופטי יסולל על תוף עץ המתאים למשלוח.

כבל הירידה המקורה וה- FTTH ארוז בתוף קטן וארוז בקרטון בנפרד. ואז קרטונים במזרן אחד.

שׁוּתָף

שאלות נפוצות

ש: מהם סוג השריון של כבל הסיבים האופטי?

A: סוג השריון של כבל הסיב אופטי מחולק לקלטת פלדה ספירלית וקלטת פלדה גלי. כבל סיבי הפלדה הפלדה הספירלית כבל אופטי הוא פצע ספירלי סביב כבל הסיבים האופטי ומשמשים לרוב ביישום פנים או חיצוני לעמידות גבוהה ועמידות מעולה. כבל הסיבים האופטי המשוריין גלי הם קלטות פלדה מצופות מקופלות באורך סביב הכבל, המשמשות לעתים קרובות ביישום חיצוני, לתכונות מכניות מעולות. ניתן להשתמש בשני סוגי הכבלים המשוריינים בסביבה חיצונית קשה בה יש יותר מדי אבק ואפילו נזק שנגרם על ידי מכרסמים.

ש: האם מזג אוויר קר משפיע על כבל סיבים אופטיים?

ת: כבלי סיבים אופטיים נועדו לפעול במגוון רחב של טמפרטורות כולל טמפרטורות קרות מאוד. היצרן בוחר חומר מעיל המבוסס על גורמי הסביבה של משתמשי הקצה. היצרן יפרט את טווח האחסון וההפעלה עבור הכבל שהוא מייצר.

ש: מהו כבל סיבי חיץ צמודים פנימיים/חיצוניים?

ת: כבלי חיץ צמודים פנימיים/חיצוניים בגרסאות המדורגות Riser and Plenum. הכבלים הללו גמישים, קלים לטיפול ופשוטים להתקנה. מכיוון שהם אינם משתמשים בג'ל, ניתן להפסיק את המחברים ישירות על הסיבים מבלי להשתמש בערכות הפריצה.
